Een vakantie met de camper moet vooral ontspannend zijn. Maar voor de bestuurder van een Peugeot Boxer 3.0 HDi uit 2015 liep het anders. Halverwege de reis sloeg de motor plotseling af. In het motormanagementsysteem werd foutcode P0230-11 opgeslagen:
“Primaire brandstofpomp circuit – kortsluiting naar massa.”
De camper werd naar een Spaanse garage gebracht, maar de bestuurder had weinig vertrouwen in de diagnosevaardigheden daar. Daarom werd besloten de Boxer terug naar Nederland te slepen, naar een vaste klant van ons. Tegen de tijd dat het voertuig arriveerde, liep de motor weer — maar tijdens het rijden ontstonden er schokken en werd de foutcode opnieuw opgeslagen.
De berijder is een fanatiek autoliefhebber en deed zelf onderzoek. Hij ontdekte dat deze foutcode vaak te maken heeft met een defecte inertia switch (ook wel botsingsschakelaar, noodstopschakelaar of brandstofnoodschakelaar genoemd). Bij dit model is die berucht: na jaren kan de schakelaar spontaan ‘vallen’ bij een hobbel, waardoor de voeding van de lagedrukbrandstofpomp onderbroken wordt. De schakelaar werd vervangen, maar de klacht én de fout bleven terugkomen.
Onze vaste relatie wist: dit is een klus voor RM Diagnostics.
Van meten naar inzicht
We begonnen met een controle van het lagedrukbrandstofpomp-relais, dat makkelijk bereikbaar is. Na het bestuderen van het elektrisch schema zagen we dat de inertia switch in de massa van de stuurzijde van het relais zit.
We sloten de oscilloscoop aan:
- Eén kanaal op de plus van de stuurzijde van het relais.
- Eén kanaal op de massa van de stuurzijde.
- Eén kanaal op klem 87.
- En een stroomtang in een lus bij de zekering om de pompstroom te monitoren.

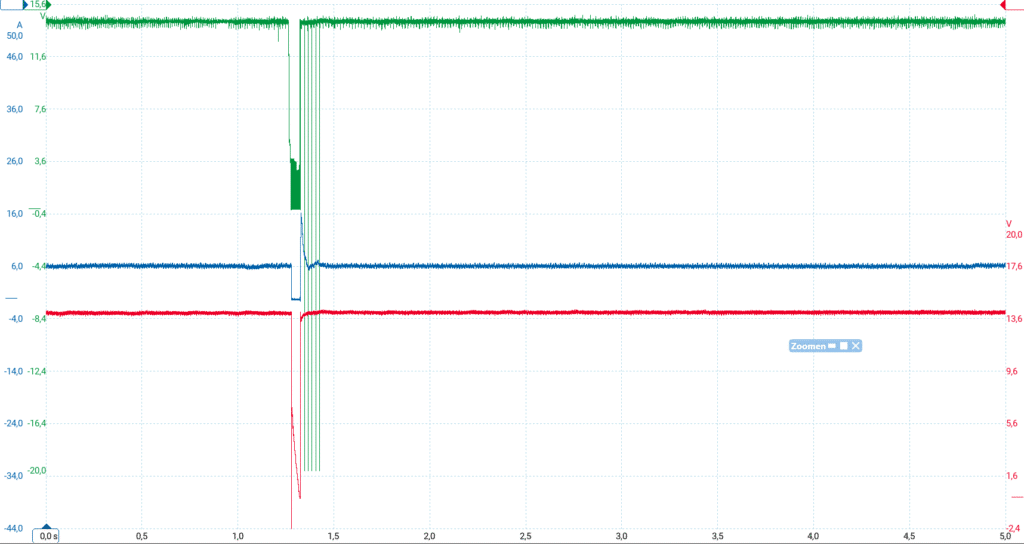

Tijdens de proefrit gebeurde het al na zo’n 300 meter: de motor begon te schokken. Terug op een veilige plek bekeken we de meetbeelden. Hierop was te zien dat de plus van de stuurkant van het relais voor ongeveer één seconde naar massa werd getrokken.
Volgens het schema wordt deze lijn door de motorregeleenheid gestuurd. Dat verklaarde ook waarom de spanning steeds terugkwam: de ECU schakelde zichzelf tijdelijk uit i.p.v. dat er een zekering doorsloeg.
Gerichte foutopsporing loont
Na meerdere herhalingen onder verschillende rijomstandigheden zagen we hetzelfde patroon: bij abrupt accelereren of remmen zakte de spanning telkens weg.
Terug in de werkplaats lieten we de scope aangesloten en begonnen we de kabelboom tussen zekeringkast en ECU te bewegen. Direct was de fout op te wekken. Bovendien viel het op dat een deel van de kabelboom niet meer netjes gefixeerd zat en afgeplakt was met niet-originele tape.
Een grondige visuele inspectie bracht de boosdoener aan het licht:

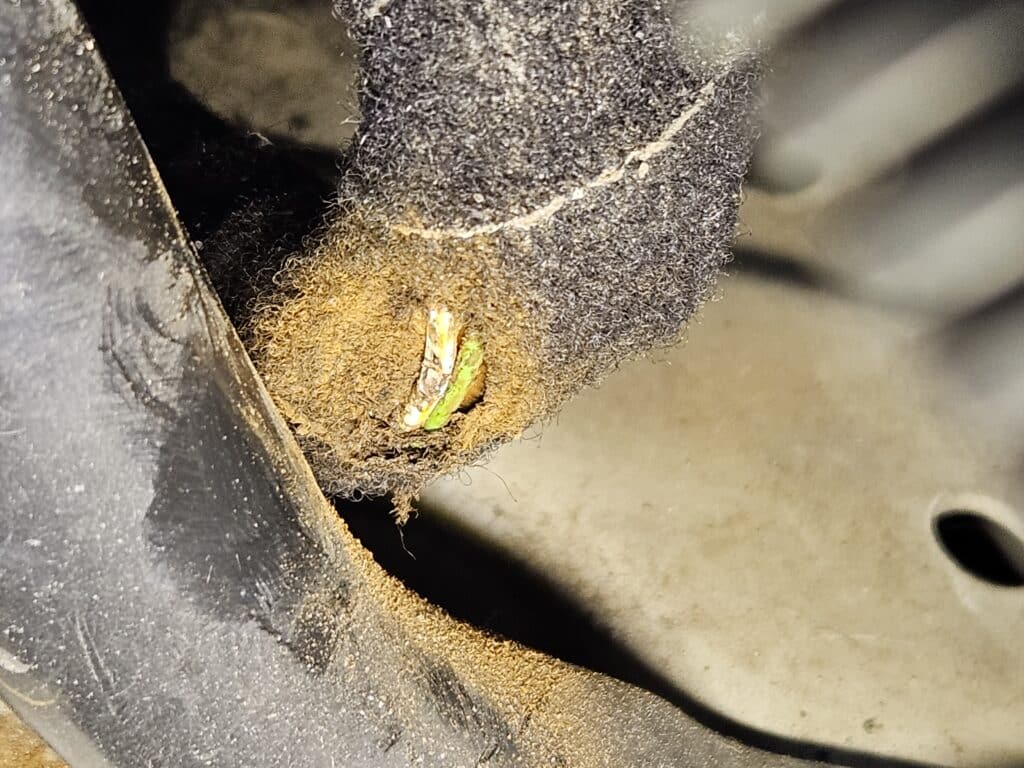

Het wit/oranje kabeltje van het brandstofpomprelais was doorgesleten en maakte contact met massa tegen een stuk metaal.
Na het herstellen en correct fixeren van de kabelboom was de storing verdwenen.
Conclusie
Foutcode P0230 betekent niet automatisch “vervang de inertia switch”. Deze case toont hoe gestructureerde diagnose met oscilloscoop en schema’s leidt tot een snelle en duurzame oplossing. Waar je op het eerste gezicht misschien naar componenten grijpt, kan de werkelijke oorzaak in de bedrading liggen.
