Bij het diagnosticeren van een harde misfire in cilinder 1 van een 2017 Opel Astra met een 1.0 turbo driecilindermotor, wilden we zo efficiënt mogelijk te werk gaan. Ons doel: het probleem vinden zonder onnodig veel demontage en vuile handen. Een korte zoekopdracht naar bekende problemen bij dit type motor wees al snel op mogelijke injectorproblemen. Dit was een logische eerste stap in onze analyse.
De uitdaging van direct ingespoten injectoren

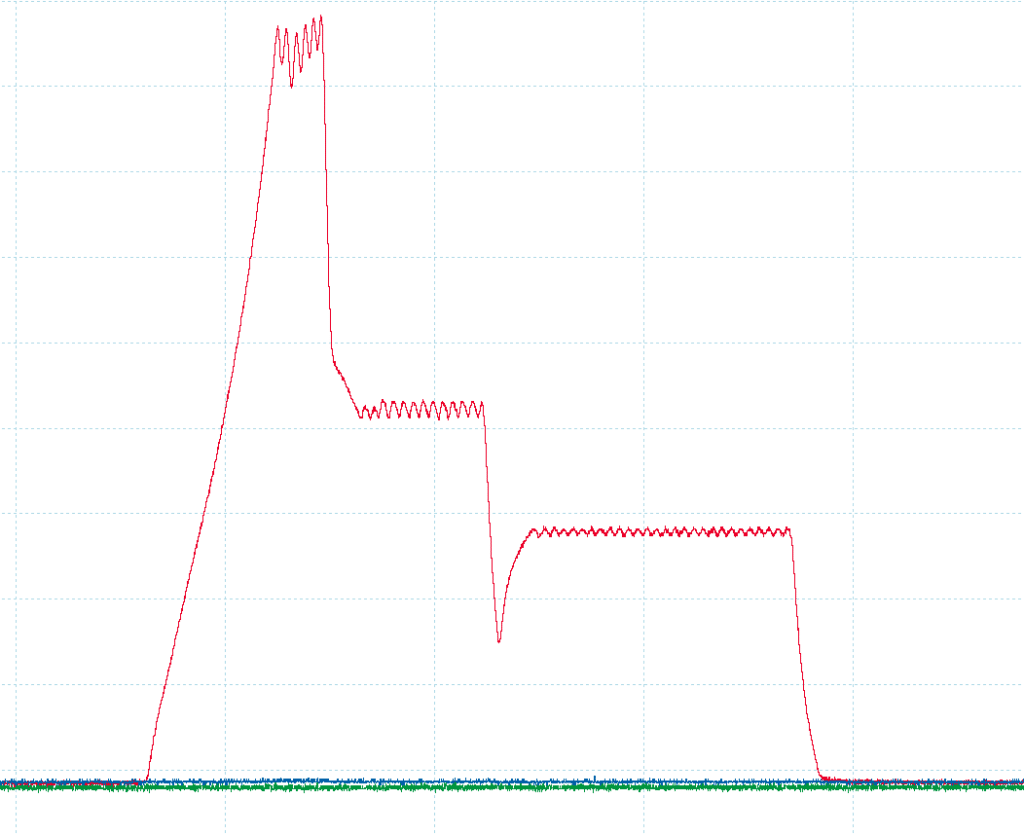

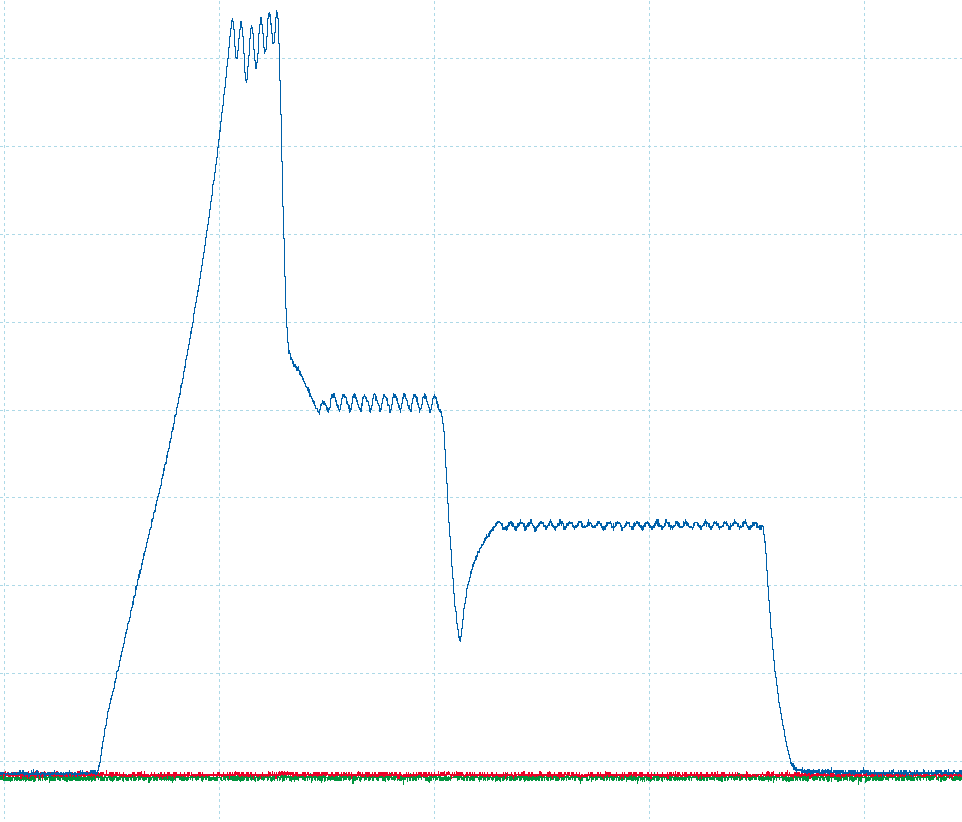

De direct ingespoten injectoren zitten diep begraven in de cilinderkop, wat directe inspectie bemoeilijkt. Gelukkig wijst een schema ons op een goed toegankelijke multi-connector waar alle injectorbedrading samenkomt. We sluiten stroomtangen aan op de draden van cilinder 1 en cilinder 2 en vergelijken de signalen. Op het eerste gezicht zijn er geen significante verschillen. Betekent dit dat de injectoren in orde zijn? Niet per se, dus we kijken verder.
Analyse van het spanningsverloop van de vonk

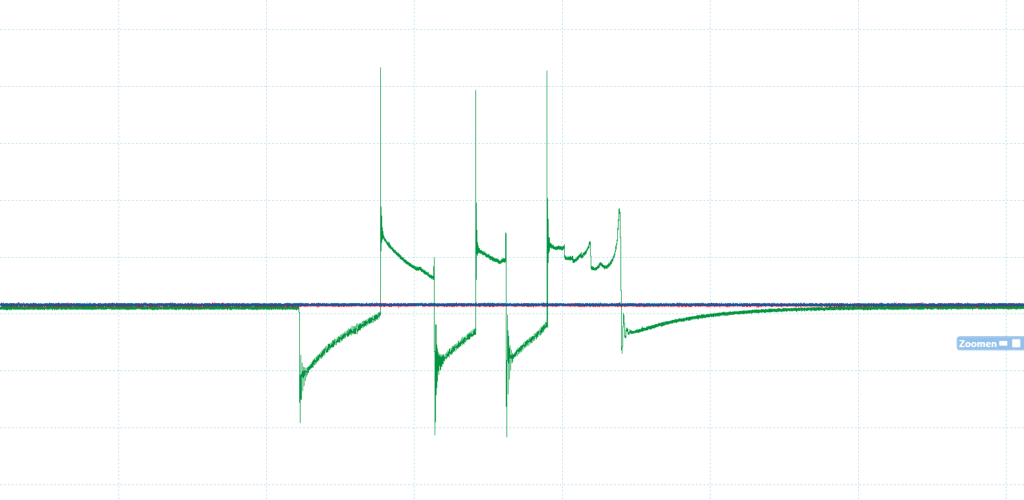

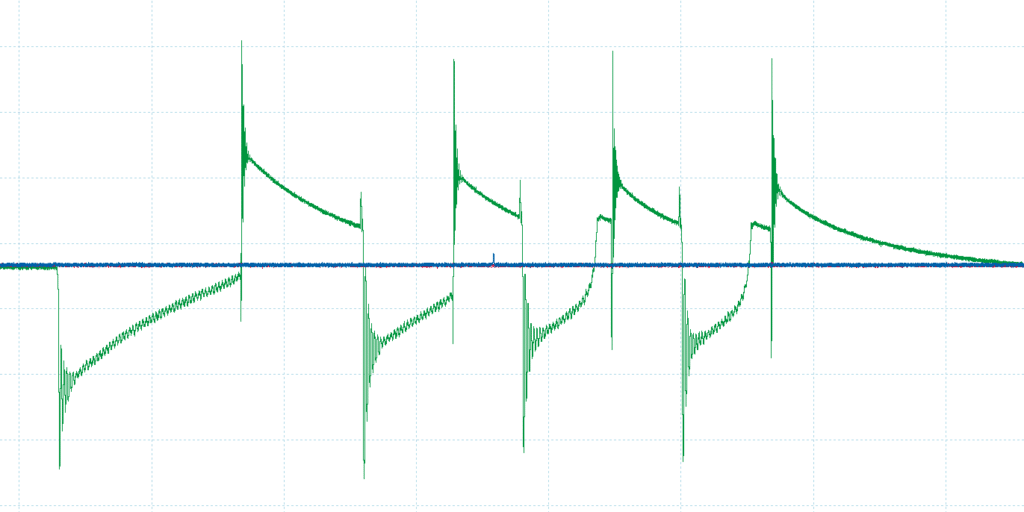

Met een inductieve pick-up onderzoeken we het spanningsverloop van de vonk in de cilinder. Dit geeft niet alleen inzicht in de ontsteking zelf, maar ook in de mengselvorming en zelfs het mechanische gedrag van de motor. Hier ontdekken we iets interessants: de auto gebruikt een multi-spark strategie. Aan het einde van de aansturing zou een brandtijd zichtbaar moeten zijn, maar bij cilinder 1 ontbreekt deze. Dit wijst op een kortsluiting in het secundaire spanningsgedeelte.
Uitsluiten van componenten: de bobine-wisseltest

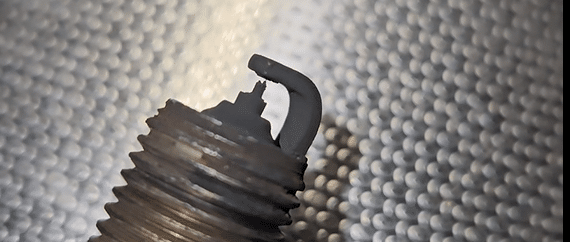

Om de oorzaak verder te isoleren, wisselen we de bobines van cilinder 1 en 2. Tot onze verrassing blijft het probleem bij cilinder 1, wat betekent dat de bobine niet de boosdoener is. We besluiten de bougies te demonteren en al snel wordt duidelijk wat er mis is: er bevindt zich koolaanslag tussen de elektrodes van cilinder 1. Maar hoe is deze daar terechtgekomen?
De oplossing: een kleine aanpassing, groot effect

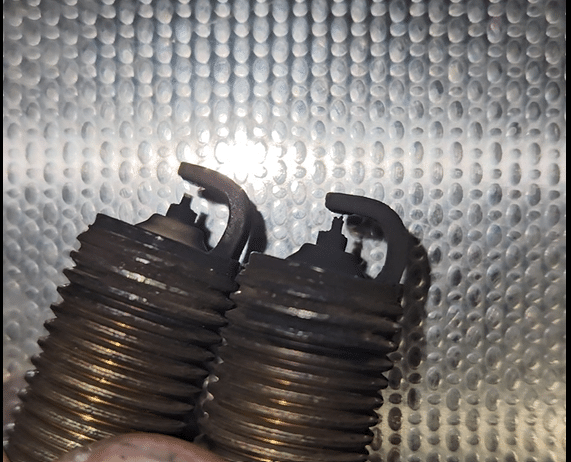

We besluiten de elektrodeafstand van de bougie te meten en constateren dat deze bij cilinder 1 veel te klein is. Om te bevestigen dat dit de oorzaak is, stellen we de afstand opnieuw af en reinigen we de bougie grondig. Het resultaat? De motor loopt weer soepel op drie cilinders.
Conclusie: Kleine afwijkingen, grote gevolgen
Deze casus laat zien hoe belangrijk het is om een gestructureerde diagnose uit te voeren en hoe kleine afwijkingen grote gevolgen kunnen hebben. Door slim gebruik te maken van metingen en logische stappen te volgen, konden we het probleem efficiënt oplossen zonder onnodig veel demontage. Dit onderstreept het belang van een gedegen technische aanpak bij storingsdiagnose.
