Een klant meldt zich bij ons met een Ford Focus uit 2014 waarvan het instrumentenpaneel af en toe compleet uitvalt. De klacht is zeldzaam en lastig te reproduceren, maar gelukkig krijgen we videobeelden aangeleverd waarop de storing zichtbaar is. De vraag aan ons: kunnen jullie hier iets mee?
Bekend probleem bij Ford-instrumentenpanelen
Bij Ford-modellen komt het vaker voor dat de oorzaak gezocht moet worden in scheuren van soldeerverbindingen op de printplaat van het instrumentenpaneel. Dat is dus de eerste stap die wij nemen: het paneel openen en controleren.
In dit geval blijkt het instrumentenpaneel echter al eerder door een bekende reparateur te zijn nagesoldeerd. De printplaat zag er daardoor netjes en zonder zichtbare gebreken uit. Een visuele controle leverde dus geen directe aanwijzingen op.

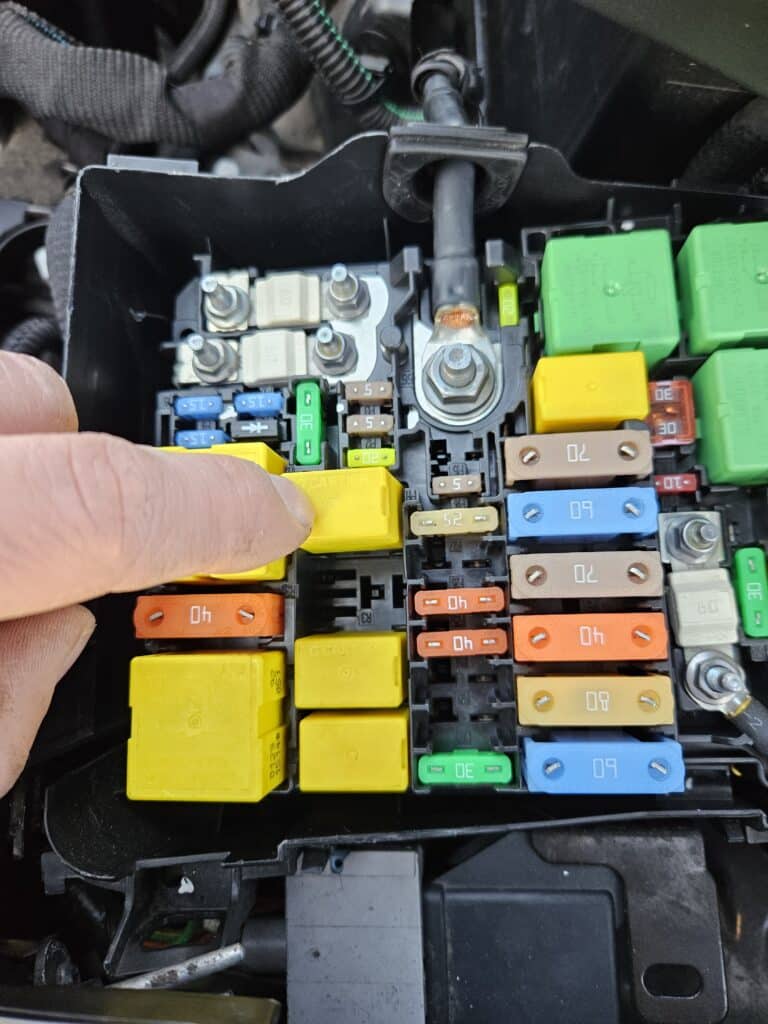

Diagnose op locatie
Wij stellen onze diagnoses altijd op locatie, direct aan de auto. Omdat de klacht zo sporadisch voorkomt, besluiten we verder te kijken dan alleen de printplaat. Na bestudering van het elektrisch schema sluiten we drie kanalen van onze Picoscope aan:
- Één kanaal op voeding (+ en -)
- Twee kanalen op de CAN-bus (CAN High en CAN Low)
Ondanks dat het instrumentenpaneel tijdens het meten normaal bleef functioneren, viel ons al snel iets op: in de CAN-bus metingen was een duidelijke storing zichtbaar.
De boosdoener gevonden
De vraag is dan: waar komt die verstoring vandaan? Om dat te achterhalen koppelen we het instrumentenpaneel los. Het resultaat: de storing verdwijnt direct.
In combinatie met de stabiele voeding en massa kunnen we daarmee vaststellen dat het probleem daadwerkelijk in het instrumentenpaneel zelf zit.
Conclusie
Sporadische elektronische storingen zijn vaak de lastigste om te achterhalen. Dankzij gerichte diagnose, het gebruik van de juiste meetapparatuur en systeemkennis konden we ook in dit geval duidelijk vaststellen waar de storing vandaan kwam.
Heb je te maken met een vergelijkbaar probleem, of ervaar je onverklaarbare storingen in elektronica of communicatie-netwerken van voertuigen? Wij helpen je graag met een diagnose op locatie én een passende oplossing.
