Sommige storingen lijken op het eerste gezicht eenvoudig, maar blijken uiteindelijk een perfect voorbeeld van systeemdenken in moderne elektronica. In deze diagnosecase kregen we een Citroën C1 uit 2013 binnen met een ogenschijnlijk simpele klacht:
de dagrijverlichting werkte niet.
Opvallend detail: deze C1 had slechts 58.000 km gereden. Een kilometerstand waarbij je bij een Toyota Aygo / Peugeot 107 / Citroën C1-platform meestal nog geen complexe elektronische defecten verwacht.
Toch bleek deze storing een mooi voorbeeld van hoe één klein ontbrekend onderdeel meerdere systemen tegelijk kan beïnvloeden.
Het betreffende autobedrijf had de auto ingeruild en constateerde dat de dagrijverlichting niet functioneerde.
Zoals altijd beginnen we met een volledige diagnosetest van alle aanwezige systemen.
Resultaat:
Dat maakt een storing niet onmogelijk, alleen interessanter.

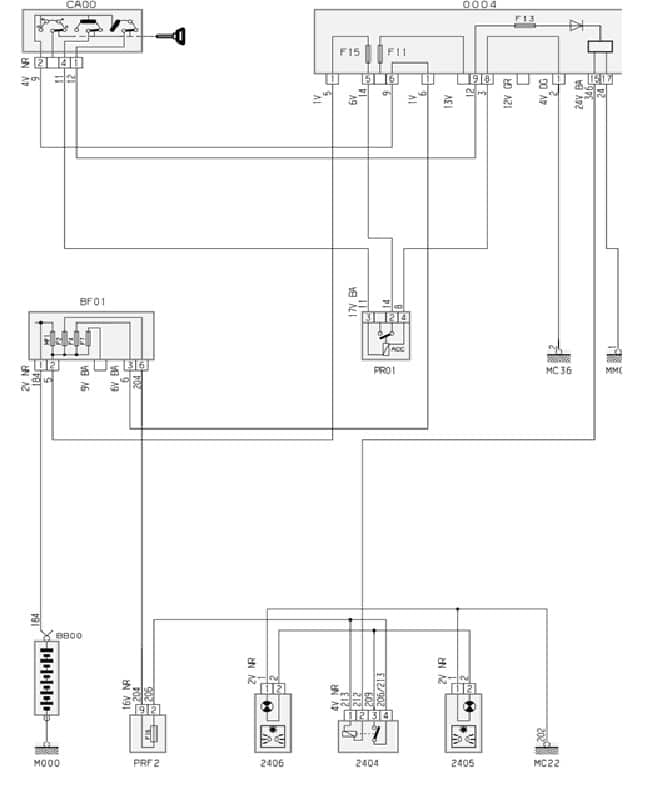

Uit het elektrisch schema bleek dat het instrumentenpaneel verantwoordelijk is voor de aansturing van een relais dat beide dagrijlicht-units in de voorbumper schakelt.
We begonnen bij de basis:
Het relais bevindt zich in een kleine zekeringkast onder de linker koplamp. Na demontage en metingen zagen we iets opvallends:
Wanneer we het relais handmatig massa gaven met een testlamp, werkte de volledige dagrijverlichting direct correct.
Dat betekende eigenlijk maar twee mogelijkheden:
Omdat het instrumentenpaneel de massa-aansturing verzorgt, besloten we daar verder te meten.
Ook hier zagen we exact hetzelfde gedrag:
Hiermee werd duidelijk dat:
feitelijk gewoon in orde waren.
De vraag werd nu interessanter:
Waarom besluit het instrumentenpaneel de dagrijverlichting niet in te schakelen?
Bij deze generatie PSA/Toyota-platforms is dagrijverlichting alleen actief wanneer de auto “weet” dat de motor draait.
Omdat de toerenteller bij deze auto een aparte module is, vroegen we ons af:
Hoe detecteert het instrumentenpaneel eigenlijk dat de motor loopt?
In het originele PSA-schema vonden we daar verrassend weinig informatie over terug.

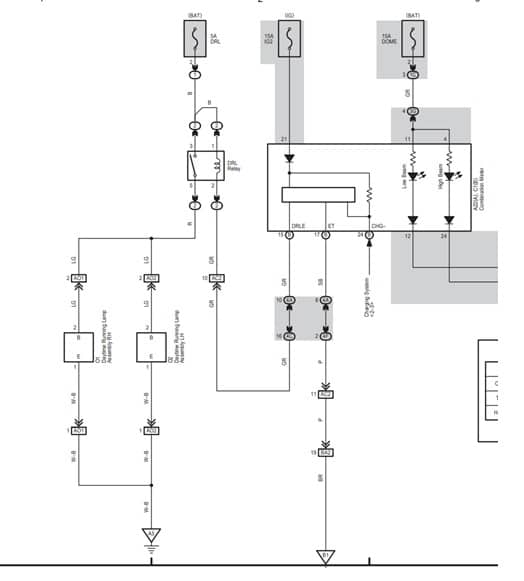

Uit ervaring weten we echter dat Toyota-schema’s vaak gedetailleerder zijn bij gedeelde PSA/Toyota-platformen. En inderdaad, daar vonden we de ontbrekende puzzelstukjes.
In het Toyota-schema werd duidelijk zichtbaar dat het laadlampje (acculampje) onderdeel is van deze logica.
Het vermoeden ontstond dat het instrumentenpaneel de motor als “draaiend” beschouwt zodra het laadlampje dooft.

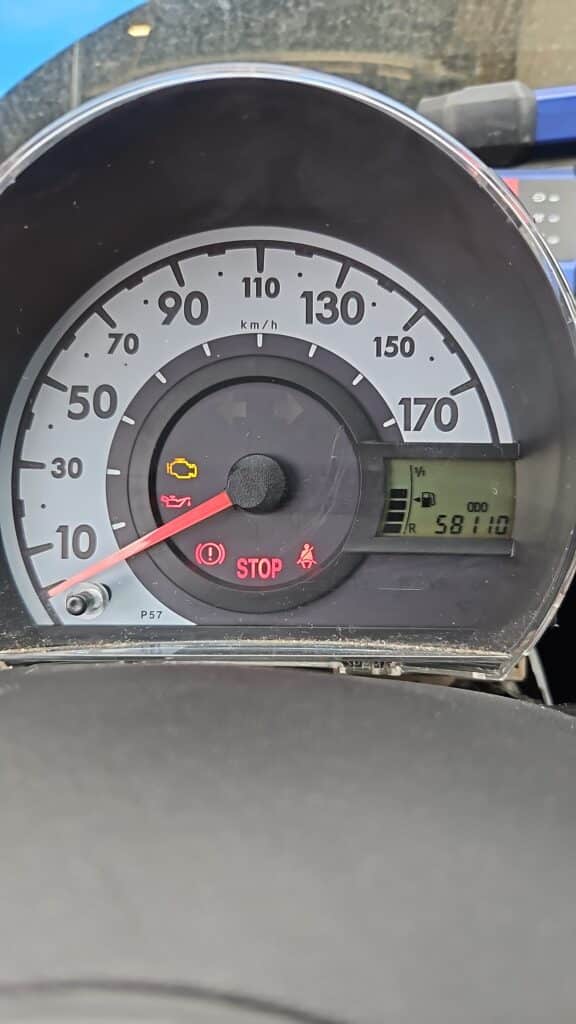

Toen viel ineens iets op dat eerder nauwelijks zichtbaar was:
Een detail dat je makkelijk over het hoofd ziet, maar diagnostisch enorm belangrijk is.
Direct controleerden we de laadspanning.
Resultaat:
Dat verklaarde meteen nóg iets opvallends:
Waarschijnlijk was de auto regelmatig met een lege accu uitgevallen, zonder dat de daadwerkelijke oorzaak gevonden was.
We maten vervolgens aan de uitgang van het instrumentenpaneel.
Daar kwam géén spanning uit richting het laadlampcircuit.
Wel zagen we de massa vanuit de dynamo (D+ circuit).
Daarom voerden we een eenvoudige maar krachtige praktijktest uit:
Direct hoorden we de dynamo inschakelen.
Resultaat:
Met één test bewezen we feitelijk:
En dus: in het instrumentenpaneel.

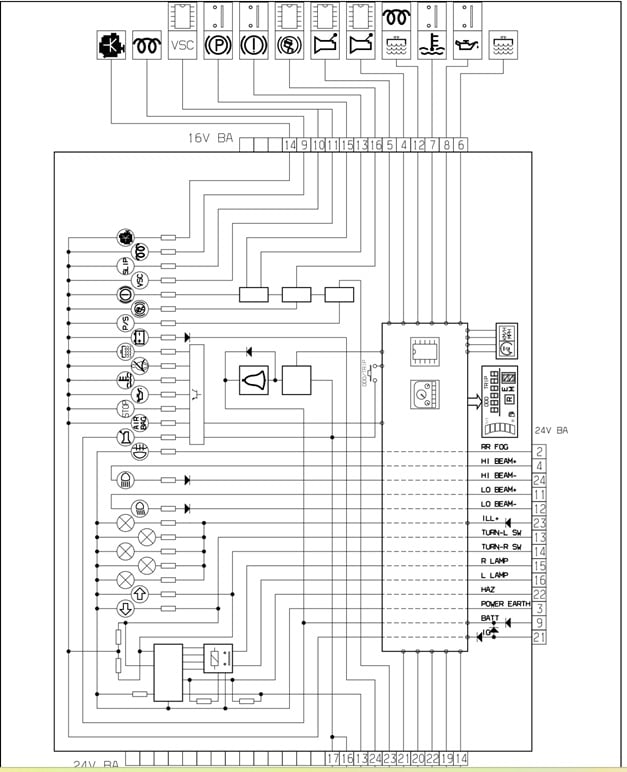

In het PSA-schema is mooi de interne opbouw van het instrumentenpaneel zichtbaar. Daarin zagen we dat de pluszijde van het laadlampje gedeeld wordt met meerdere indicatorlampen.
Omdat verder alles correct werkte, bleef er eigenlijk nog maar één logische conclusie over:
We regelden een gebruikt instrumentenpaneel en cloneerden de data van de originele klok naar de vervangende unit.
Dat levert meerdere voordelen op:
Tijdens het openen van het oude paneel ontdekten we echter iets opvallends.
Sterker nog: behoorlijk verdacht.
Op de printplaat waren duidelijke sporen zichtbaar van eerdere soldeerwerkzaamheden.
En toen zagen we de daadwerkelijke oorzaak:
Waarschijnlijk veroorzaakt tijdens eerdere werkzaamheden aan het instrumentenpaneel, mogelijk in verband met kilometerstandcorrectie.
Daardoor gebeurde het volgende:
Eén ontbrekend lampje veroorzaakte dus meerdere ogenschijnlijk ongerelateerde klachten.
Na montage van het vervangende instrumentenpaneel:
En uiteindelijk was het autobedrijf misschien nog wel het meest blij met het oorspronkelijke probleem:
“De dagrijverlichting werkt weer!”
Deze diagnosecase laat perfect zien waarom moderne voertuigdiagnose veel verder gaat dan alleen foutcodes uitlezen.
Belangrijke lessen uit deze storing:
En misschien nog wel de belangrijkste:
Want zonder gedegen diagnose waren waarschijnlijk eerst vervangen:
terwijl uiteindelijk één ontbrekend lampje de complete oorzaak bleek te zijn.
